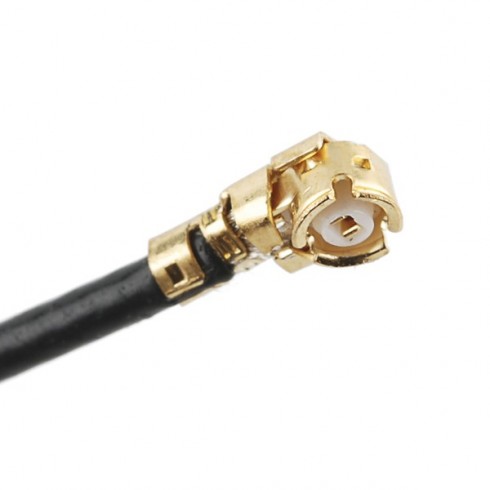

کانکتور UFL
کانکتور UFL (Micro Universal Flat Flex) یک نوع اتصال الکتریکی بسیار کوچک و سبک‌وزن است که به طور گسترده در دستگاه‌های الکترونیکی، به ویژه در ارتباطات بی‌سیم، برای اتصال آنتن به برد مدار چاپی استفاده می‌شود. این کانکتور به دلیل اندازه کوچک، قابلیت اطمینان بالا و سهولت استفاده، محبوبیت زیادی پیدا کرده است.
ساختار و عملکرد کانکتور UFL
کانکتور UFL، به عنوان یک جزء کوچک اما حیاتی در بسیاری از دستگاه‌های الکترونیکی، نقش مهمی در انتقال سیگنال‌های RF ایفا می‌کند. در این بخش، به طور دقیق‌تر به ساختار و عملکرد اجزای مختلف این کانکتور خواهیم پرداخت:
بدنه کانکتور کانکتور UFL
- مواد: بدنه کانکتور معمولاً از پلاستیک‌های مهندسی با مقاومت بالا مانند پلی‌کربنات یا لیکوئی کریستال پلیمر (LCP) ساخته می‌شود. این مواد علاوه بر استحکام، عایق الکتریکی خوبی نیز هستند. در برخی موارد، برای افزایش استحکام و مقاومت در برابر تداخل الکترومغناطیسی، از فلزاتی مانند آلومینیوم یا برنج نیز استفاده می‌شود.
- نقش: بدنه کانکتور نقش محافظتی داشته و از اجزای داخلی در برابر آسیب‌های فیزیکی، رطوبت و سایر عوامل محیطی محافظت می‌کند. همچنین، بدنه به عنوان یک پایه برای اتصال سایر اجزای کانکتور عمل می‌کند.
- طراحی: طراحی بدنه کانکتور به گونه‌ای است که امکان اتصال محکم و پایدار به برد مدار چاپی را فراهم می‌کند. همچنین، در برخی مدل‌ها، بدنه دارای شیارهایی برای کاهش وزن و بهبود تهویه است.
پین مرکزی کانکتور UFL
- مواد: پین مرکزی معمولاً از برنج با روکش طلا یا نقره ساخته می‌شود. این فلزات هدایت الکتریکی بالایی داشته و مقاومت در برابر خوردگی آن‌ها نیز زیاد است.
- نقش: پین مرکزی وظیفه انتقال سیگنال‌های RF بین دستگاه و آنتن را بر عهده دارد. طراحی نازک و دقیق این پین باعث می‌شود تا بتواند فرکانس‌های بالا را با کمترین افت انتقال دهد.
- انواع: پین‌های مرکزی در کانکتورهای UFL در انواع مختلفی از نظر قطر، طول و نوع روکش موجود هستند. انتخاب نوع پین مرکزی به پارامترهایی مانند فرکانس کاری، توان سیگنال و نوع کاربرد بستگی دارد.
محافظ (Shield) کانکتور UFL
- مواد: محافظ معمولاً از فلزاتی مانند برنج یا فولاد ضد زنگ ساخته می‌شود.
- نقش: محافظ از پین مرکزی در برابر آسیب‌های فیزیکی و تداخل الکترومغناطیسی محافظت می‌کند. همچنین، محافظ به عنوان یک صفحه زمین عمل کرده و به کاهش نویز کمک می‌کند.
- انواع: محافظ‌ها در انواع مختلفی از نظر شکل و اندازه موجود هستند. برخی از محافظ‌ها دارای شیارهایی هستند که به بهبود تهویه و کاهش حرارت کمک می‌کنند.
نحوه عملکرد کانکتور UFL
- تولید سیگنال RF: در داخل دستگاه، مدارات الکترونیکی سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ با فرکانس رادیویی (RF) تبدیل می‌کنند.
- انتقال به پین مرکزی: سیگنال RF تولید شده از طریق مسیرهای مسی روی برد مدار چاپی به پین مرکزی کانکتور UFL هدایت می‌شود.
- حرکت در امتداد پین مرکزی: سیگنال RF از طریق پین مرکزی که به عنوان یک هادی عمل می‌کند، به سمت آنتن حرکت می‌کند.
- انتقال به آنتن: در انتهای پین مرکزی، سیگنال RF به آنتن منتقل شده و به صورت امواج الکترومغناطیسی در فضا منتشر می‌شود.
- دریافت سیگنال: در فرآیند دریافت سیگنال، امواج الکترومغناطیسی توسط آنتن دریافت شده و به سیگنال الکتریکی تبدیل می‌شوند. سپس این سیگنال از طریق کانکتور UFL به دستگاه باز می‌گردد.
نقش اجزای کانکتور در انتقال سیگنال
- پین مرکزی: همانطور که قبلاً ذکر شد، پین مرکزی نقش اصلی را در انتقال سیگنال ایفا می‌کند. طراحی نازک و دقیق این پین به حداقل رساندن تلفات سیگنال کمک می‌کند.
- محافظ: محافظ علاوه بر محافظت فیزیکی از پین مرکزی، به عنوان یک صفحه زمین عمل می‌کند. این صفحه زمین به کاهش نویز و تداخل الکترومغناطیسی کمک کرده و از کیفیت سیگنال محافظت می‌کند.
- بدنه کانکتور: بدنه کانکتور به عنوان یک پایه مکانیکی عمل کرده و از اجزای داخلی محافظت می‌کند. همچنین، بدنه به کاهش تداخل‌های خارجی کمک کرده و به بهبود عملکرد کانکتور کمک می‌کند.
مزایای کانکتور UFL
- اندازه بسیار کوچک: این ویژگی به ویژه در دستگاه‌های کوچک و قابل حمل بسیار مهم است.
- وزن کم: باعث کاهش وزن کلی دستگاه می‌شود.
- قابلیت اطمینان بالا: اتصال قوی و پایدار بین اجزا را تضمین می‌کند.
- سهولت استفاده: نصب و جداسازی آن آسان است.
- هزینه کم: نسبت به سایر کانکتورهای RF، قیمت کمتری دارد.
کاربردهای کانکتور UFL
- تلفن‌های همراه: برای اتصال آنتن داخلی به برد اصلی
- تبلت‌ها: برای اتصال آنتن‌های داخلی و خارجی
- روترهای بی‌سیم: برای اتصال آنتن‌های خارجی
- ماژول‌های بلوتوث و وای‌فای: برای اتصال به آنتن
- دستگاه‌های GPS: برای اتصال به آنتن GPS
- سیستم‌های راداری و ماهواره‌ای: در برخی کاربردهای خاص
نکات مهم در استفاده از کانکتور UFL
- انتخاب کانکتور مناسب: نوع کانکتور باید با دستگاه و کاربرد شما مطابقت داشته باشد.
- نصب صحیح: نصب نادرست می‌تواند باعث آسیب به کانکتور یا برد شود.
- حفاظت از کانکتور: از خم شدن یا پیچ خوردن بیش از حد کانکتور خودداری کنید.
- جلوگیری از اکسید شدن: در محیط‌های مرطوب، اکسید شدن پین‌ها می‌تواند باعث اختلال در عملکرد شود.
اجزای دیگر کانکتور UFL
- عایق: بین پین مرکزی و محافظ از یک لایه عایق استفاده می‌شود تا از اتصال کوتاه جلوگیری شود.
- اتصالات: برای اتصال کانکتور به کابل یا برد مدار چاپی از اتصالات مختلفی مانند لحیم‌کاری، پرس کردن یا چسباندن استفاده می‌شود.
عملکرد کلی
هنگامی که کانکتور UFL به آنتن و برد متصل می‌شود، سیگنال‌های RF از طریق پین مرکزی بین این دو جزء جابجا می‌شوند. محافظ از پین مرکزی در برابر تداخلات خارجی محافظت کرده و اتصالات را پایدار می‌کند. بدنه کانکتور نیز از اجزای داخلی در برابر آسیب‌های فیزیکی محافظت می‌کند.
