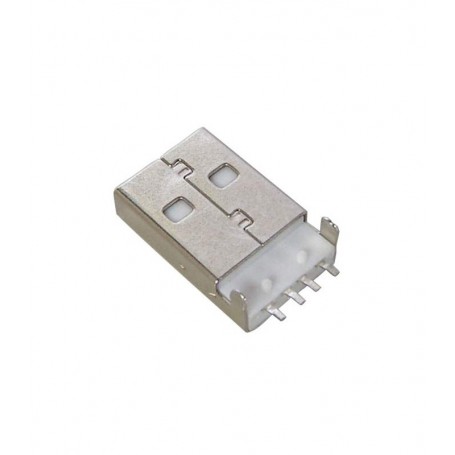

کانکتور SMD
اگر به اندازه یک نقطه کوچک درباره سازه های الکترونیکی و ارتباطی اطلاعات داشته باشید، احتمالا حدس زدن چیستی کانکتور برایتان کار دشواری نیست. عبارت کانکتور به نوعی اتصال دهنده اشاره دارد که می تواند یک یا چند کابل را به یک برد وصل کند. حال این برد می تواند عضوی از یک سیستم رایانه ای باشد یا در یک بلندگوی خانگی، تلویزیون، یا آنتن نصب شود. در میان جمع بزرگی از کانکتور ها، کانکتور SMD یکی از مهم ترین و البته کارآمد ترین آنها است. این سازه کوچک، سبک و در عین حال قدرتمند است. این نوع خاص از کانکتور ها می تواند ضمن برقراری یک اتصال ایمن در مدارهای چاپی، فرکانس، سیگنال، صوت و تصویر را جا به جا کند.
کانکتور SMD چه کاربردی دارد؟
همان طور که پیش تر به آن اشاره کردیم، کانکتور smd وسیله ای برای وصل کردن کابل به مدار چاپی است. در این حین داده های صوتی، تصویری و فرکانسی نیز رد و بدل شده، و اتصالی ایمن در سازه ایجاد می شود. به سبب این کارایی کانکتور نام برده می تواند در ساختار دستگاه های زیادی حضور داشته باشد. در ادامه آنها را ذکر می کنیم.
- تجهیزات مخابراتی
- تجهیزات پزشکی
- دستگاه های جی پی اس
- دوربین های دیجیتال
- لپ تاپ ها
- تبلت ها
- تلفن همراه
ویژگی های کانکتور SMD
کانکتور smd اندازه بسیار کوچکی دارد. به همین خاطر به راحتی در سیستم هایی که محدودیت ابعادی دارد جای می گیرد. افزون بر آن اگر تکنیک لحیم کاری را بر روی آنها اجرا کنید، اتصال دهنده به راحتی بر روی برد نصب می شود. این اتصال بسیار محکم و پایدار است. تنوع بالا، آخرین ویژگی این کانکتور ها است. آنها می توانند بر اساس ابعاد، کاربرد یا تعداد پین به دسته های مختلفی تقسیم شوند.روش استفاده از کانکتور SMD
برای استفاده از کانکتور SMD در یک مدار، باید مراحل خاصی را دنبال کنید تا اتصال به درستی برقرار شده و از آسیب به برد جلوگیری شود. در مرحله اول، بررسی کنید که نوع و اندازه کانکتور SMD متناسب با برد شما باشد. سپس برد را تمیز کرده و پدهای لحیم کاری را آماده کنید. برای لحیم کاری این نوع کانکتور، از روش لحیم کاری سطحی استفاده می شود که نیاز به دقت بالایی دارد.استفاده از خمیر لحیم و دستگاه هویه یا هیتر هوای گرم، می تواند به ایجاد یک اتصال قوی و پایدار کمک کند. هنگام قرار دادن کانکتور روی برد، مطمئن شوید که کاملاً روی پدها تراز شده باشد. سپس به آرامی حرارت داده تا لحیم ذوب شده و اتصال برقرار شود.پس از لحیم کاری، لازم است اتصالات را با میکروسکوپ یا ذره بین بررسی کرده و از عدم وجود اتصال کوتاه یا ضعف در لحیم کاری اطمینان حاصل کنید. در نهایت، می توانید عملکرد کانکتور را با تست سیگنال یا اندازه گیری مقاومت بررسی کنید تا مطمئن شوید که به درستی کار می کند. -
مقایسه کانکتور SMD با (sma و smb)
همان طور که می دانید دو کانکتور SMA و کانکتور SMB به همراه SMD؛ هر سه در دسته اتصال دهنده های جویا الکترونیک قرار می گیرند. پس طبیعی است که برخی شباهت ها را باهم داشته باشند. گاهی اوقات این اشتراکات به قدری زیاد می شود که فرد این چند سازه مجزا را باهم اشتباه گرفته، و آنها را به جای یکدیگر استفاده می کند. غافل از اینکه این جایگزینی می تواند نتیجه منفی را به دنبال داشته باشد. در ادامه به مقایسه این کانکتور ها می پردازیم.
کانکتور SMD کانکتور SMA و SMB ابعاد بزرگتری دارد. ابعاد کوچکتری دارد. با استفاده از لحیم کاری سطحی نصب می شود. به لحیم کاری سوراخ دار نیاز دارد. برای انواع طیف فرکانس مفید است. عمدتا برای سازه هایی با فرکانس بالا کاربرد دارد. قیمت کمتری دارد. قیمت بیشتری دارند.
