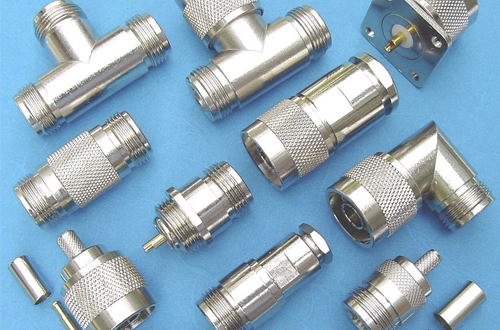

کانکتور RF و انواع پرکاربرد آن

کانکتور RF و انواع پرکاربرد آن ،کانکتور RF کواکسیال (کانکتور فرکانس رادیویی) کانکتورهای مخابراتی هستند که برای کار در فرکانس های رادیویی در محدوده چند مگاهرتز طراحی شده است. کانکتورهای RF معمولاً برای اتصال کابل های کواکسیال به یکدیگر و یا اتصال به قطعات متفاوت در محدوده چند مگاهرتز استفاده می شوند.

مدل های بهتر و با کیفیت این کاکتورها امپدانس خط انتقال را در اتصال به حداقل می رسانند. باید در نظر داشت که اثرات خط انتقال با افزایش فرکانس، بسیار حائز اهمیت است و نقش کانکتورهای RF، در جلوگیری از ورود سیگنال‌های خارجی مانند تداخل الکترومغناطیسی و پیکاب خازنی در مدار است.

کانکتورهای RF به گونه‌ای طراحی شده‌اند که در محیط‌های ناهموار و چالش‌برانگیز با حفظ تلفات ورودی کم،و تطبیق امپدانسی و همچنین ممانعت از موج های بازگشتی به منبع، طراحی شده‌اند. موج‌های بازگشتی موجب ایجاد تلفات و آسیب به شبکه در نهایت خواهد شد در نهایت ملزم به رعایت تطبیق امپدانسی بین کانکتور، کابل و مدار در سراسر شبکه هستیم.

انواع مختلفی از کانکتور برای استفاده در محدوده فرکانسی RF و مایکروویو وجود دارد. بسیاری از مواقع در نظر نگرفتن اهمیت این قطعات، باعث افت کارایی سیستم می‌شود. انتخاب نادرست یا استفاده از کانکتورها باکیفیت پایین، می‌تواند روی پارامترهای مهم سیستم مانند VSWR، تلفات عبوری، IP3 و… خصوصا در فرکانس‌های بالا تاثیر بگذارد.

کانکتورهای کواکسیال RF ارتباط زیر سیستم‌ها و سیستم‌های RF را در ارتباطات، تست‌های EMC، اندازه‌گیری‌ها و… برقرار می‌کنند. یک پارامتر کلیدی در دسته‌بندی کانکتورهای RF، اندازه فیزیکی آن‌ها است. حداکثر توان قابل‌تحمل و بازه فرکانسی مورداستفاده، از دیگر پارامترها هستند. به‌عنوان‌مثال برای اطمینان از انتقال حداکثر توان، امپدانس مشخصه کانکتور باید با امپدانس منبع یا بار تطبیق باشد.

کانکتور BNC

کانکتور BNC یکی از رایج‌ترین کانکتورهاست. این کانکتور در دهه ۱۹۵۰ توسط آزمایشگاه بل (Bell Labs) ساخته شد و عموما در تجهیزات آزمایشگاهی مانند اسیلوسکوپها، آنالایزرها و گیرنده‌ها پیدا می‌شود. مورداستفاده کانکتور BNC در توان و فرکانس پایین است. این کانکتور از نوع قفل شونده است، بنابراین درجاهایی که حرکت یا ارتعاش زیاد است، توصیه نمی‌شود.

کانکتور BNC در دو امپدانس ۵۰ و ۷۵ اهم وجود دارد که متناسب با نیاز سیستم استفاده می‌شود. فرکانس کاری این کانکتور از DC تا ۴GHz تعریف‌شده است. اگرچه در فرکانس‌های بیشتر از ۵۰۰MHz به‌ندرت استفاده می‌شوند. این کانکتور می‌تواند توان متوسط ۸۰W تا ۱۰۰W را تحمل می‌کنند، اما معمولا برای ولتاژهای بالا تا حدود ۵۰۰V استفاده می‌شود.

کانکتور SMA

کانکتور SMA در دهه ۱۹۶۰ توسعه پیدا کرد و به یک کانکتور عامه‌پسند برای کاربردهای توان کم و فرکانس بالا تبدیل شد. در ابتدا این کانکتور مختص کابل کواکسیال ۱۴۱ ساخته شد که از مغزی کابل به‌عنوان پین استفاده می‌شد.

انواع مختلفی از کانکتورهای SMA وجود دارد. مشخصه مشترک همه آن‌ها، مهره ۶ ضلعی بیرونی است که با آچار شماره ۸ باز یا بسته می‌شود. برای اتصالات داخلی بردهای RF، فیلترهای مایکروویو، تضعیف‌کننده‌ها و… تا فرکانس ۱۸GHz مناسب هستند. کانکتورهای نوع دقیق آن تا فرکانس ۲۶٫۵GHz قابل‌استفاده هستند. کانکتور SMA با کانکتورهای ۲٫۹۲mm و APC-3.5 و نوع K مشابهت دارد. اما پیشنهاد می‌شود به‌عنوان جایگزین استفاده نشود.

کانکتورهای SMB و SMC

این کانکتورها از نوع کانکتورهای کواکسیال هستند و تفاوت‌هایی با کانکتور SMA دارند. کانکتور SMB از نوع قفل شونده فشاری است. کانکتور SMC به‌صورت فشاری جا می‌خورد و سپس پیچ می‌شود.

این کانکتورها برای فرکانس‌های کمتر از ۴GHz تعریف‌شده‌اند. البته پیشنهاد می‌شود و برای فرکانس‌های بیشتر از ۱GHz استفاده نشوند.
