نحوه اتصال کابل کواکسیال
در مسائل فنی و ارتباطات کابلی، آموزش نصب و نحوه اتصال کابل کواکسیال به شکل صحیح اهمیت بسزایی دارد. به این دلیل که، این کابل یک محصول ارتباطی است و به عنوان یک مسیر جهت انتقال اطلاعات به کار می رود. کواکسیال یک کابل با چند لایه متفاوت است که هر یک ویژگی و وظیفه خاصی به عهده دارند. این کابل، برای انتقال سیگنال های مخابراتی با فرکانس های بالا است. بیشترین کار با کابل کواکسیال برای انتقال اطلاعات در انواع شبکه ها، انتقال تصویر و صدا در سیستم های صوتی و تصویری و ارتباطات مخابراتی است.
کابل کواکسیال چیست؟
پیش از نصب و اتصال هر نوع کابل، در ابتدا باید از کابل مورد نظر شناخت داشته باشید. کابل کواکسیال یا به عبارتی دیگر کابل هم محور، یک رسانا در درون نارسانا است. این دو بخش داخل پوششی از رسانا قرار گرفته تا علاوه بر انعطاف پذیری، انواع نویزها را حذف کند. نهایتا هر سه قسمت در داخل درون پوششی از جنس عایق محصور شده اند.
در کل، طبقه بندی انواع کابل ها بر اساس سطح ولتاژ، کاربرد، نوع حفاظت و این چنین موارد انجام می شود. رایج ترین طبقه بندی، بر اساس سطح ولتاژ و کاربرد آن است. همه کابل ها از لحاظ ولتاژ، به دسته های فشار قوی، متوسط و ضعیف طبقه بندی می شوند. از نظر نوع استفاده نیز کابل های مخابراتی در انواع افشان، فیبر نوری، کابل کواکسیال و سایر موارد موجود هستند.
به دلیل این که هیچ گونه نویزی نمی تواند وارد کابل کواکسیال می شود، برای تولید آنتن و کابل های تلویزیونی از این کابل استفاده می شود. همین مورد است که کاربرد های کابل کواکسیال را زیاد کرده است.
اتصال کابل کواکسیال به شکل صحیح

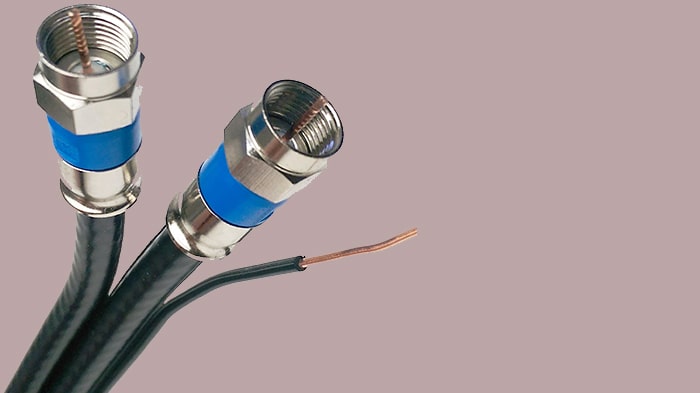

در ابتدا شما باید یک رابط (کانکتور) مناسب با نوع کاربری خود انتخاب نمایید. در اکثر اوقات از نحوه اتصال کابل کواکسیال می توان فهمید که رابط نوع F جهت اتصال کابل کواکسیال استفاده می شود. شما می توانید این نوع رابط را از مراکز تخصصی مانند فروشگاه اینترنتی جویا الکترونیک تهیه نمایید. البته، برای این کار رابط نوع N نیز موجود است، اما از این رابط معمولا در خارج از منازل مسکونی استفاده می شود. نحوه اتصال کابل کواکسیال به صورت زیر است.
برش دادن روکش کابل
برای هر نوع اتصال کابل کواکسیال، پیش از هر کار باید روکش پلاستیکی و عایق آن برداشته شود. پس از برداشتن قسمتی از روکش، رسانا از داخل کابل قابل مشاهده است. شما می توانید این مرحله را توسط یک سیم بُر یا تیغ انجام دهید. البته، استفاده از سیم ُبر به دلیل ایمنی بیشتر، توصیه می شود.
شما در نحوه اتصال کابل کواکسیال باید به دو نکته توجه نمایید. نکته اول این که، نیاز نیست مقدار زیادی از سیم را برش دهید. نکته بعدی این است که، نباید برشی عمیق ایجاد کنید. چرا که ممکن است به رسانای کابل آسیب وارد شود.
قطع روکش اضافی
در این مرحله، شما باید پوسته‌های اضافی کابل را جدا نمایید. این پوسته همان لایه دوم کابل کواکسیال است و نام آن مش سیم (شیلد) است. در این بخش نیز احتیاط کنید که به قسمت رسانای کابل صدمه وارد نشود. توجه کنید که هیچ یک از بخش های اضافی کابل، نباید با این رسانا تماس داشته باشند. اگر بخشی از مش سیم کنار نرود و با رسانا اتصال داشته باشد، کیفیت سیگنال عبوری از کابل را کاهش می‌دهد.
وصل کردن رابط
پس از آماده سازی سیم، باید آن را به رابط وصل کنید. سر رابط باید به بافت رسانای داخل کابل بسته شود. توجه کنید که رابط های قائم، دارای پایه ای هستند که باید چرخانده شود. هر نوع رابط، شرایط خاص خود را برای متصل نمودن دارد که باید مطابق با نحوه اتصال کابل کواکسیال بسته شوند.
در این گونه رابط ها یک پیچ کوچک وجود دارد که وظیفه آن، انتقال سیگنال است. این پیچ را باید در جهت عقربه های ساعت شل نمایید. سپس کابل کواکسیال را متصل کرده و پیچ را در خلاف جهت باز کردن، ببندید و به خوبی محکم کنید. در این مرحله نیز باید توجه شود که در زمان هنگام سفت کردن پیچ رابط، به رسانای کابل صدمه وارد نشود.
اتصال سیم
پس از متصل شدن رابط به کابل کواکسیال، رابط باید سفت شود. برای این کار، پایه رابط دور آن چرخانده شود تا بدون حرکت و قفل شود. سپس، می توانید از این کابل کواکسیال برای انواع کاربرد های خود استفاده کنید. البته، توجه داشته باشید که رابط و کابل بیش از حد به هم محکم نشده باشند.
برای محکم شدن اتصال بین رابط و کابل، حتما از ابزار مناسب استفاده نمایید. چرا که سفت کردن اتصال با دست، کافی نبوده و در انتقال سیگنال، مشکل ایجاد می شود.
نکات مهم جهت نصب و نحوه اتصال کابل کواکسیال به شکل صحیح
برای صحیح بودن نحوه اتصال کابل کواکسیال، باید به جزئیات نیز دقت کنید تا از کیفیت سیگنال عبوری و عملکرد صحیح سیستم، اطمینان حاصل کنید. برای نصب این کابل، حتما به موارد زیر توجه شود.
انتخاب نوع کابل
انتخاب کابل متناسب با هدف شما، یکی از مهم ترین مرحله در زمان نصب کابل کواکسیال است. کابل های کواکسیال انواع مختلفی دارند که می توان کابل های RG-14، RG-316 و RG-402 را نام برد. هر یک از این کابل ها برای کاربردهای خاصی تولید می شوند.
به عنوان مثال، از کابل RG142 برای تلویزیون های کابلی و برخورداری از اینترنت با فرکانس بالا استفاده می شود. همچنین، کاربرد کابل RG-316 بیشتر در دوربین مدار بسته است. البته، در زمان تهیه، باید به طول و محیط نصب کابل نیز توجه کرد. چرا که عوامل متعددی می توانند بر کیفیت سیگنال عبوری تاثیرگذار باشند.
شرایط محیطی
پیش از استفاده از کابل های کواکسیال، باید شرایط محیط نصب بررسی شود. مواردی مثل رطوبت، دما و وجود امواج الکترومغناطیسی، می توانند بر عملکرد صحیح کابل تاثیر داشته باشند. همچنین، نحوه اتصال کابل کواکسیال در محیط های باز، به این شکل است که استفاده از کابل کواکسیال با عایق بسیار مقاوم در برابر گرما، UV و رطوبت توصیه می شود. البته، این کابل نباید در نزدیکی منابعی مانند کابل های برق و دستگاه های الکترونیکی نصب شود.
