مزایای استفاده از سیرکولاتور RF

  • ایزولاسیون بالا: سیرکولاتورها سطح بالایی از ایزولاسیون را فراهم می‌کنند و از تأثیر بار بر روی منبع جلوگیری می‌کنند.
  • پهنای باند وسیع: سیرکولاتورها معمولاً دارای پهنای باند وسیعی هستند و در فرکانس‌های مختلف قابل استفاده هستند.
  • اندازه کوچک و وزن کم: سیرکولاتورهای مدرن بسیار کوچک و سبک هستند و به راحتی در مدارها قابل ادغام هستند.
  • قابلیت اطمینان بالا: سیرکولاتورها دارای عمر طولانی و قابلیت اطمینان بالایی هستند.

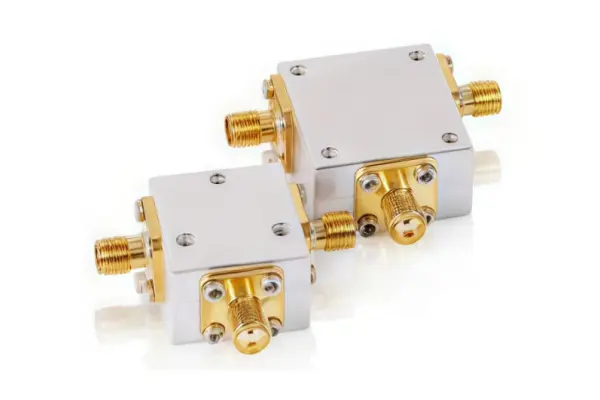

انواع سیرکولاتور RF

سیرکولاتورها بر اساس تعداد پورت‌ها، فرکانس کاری، و نوع ماده مغناطیسی به کار رفته، به انواع مختلفی تقسیم می‌شوند. برخی از انواع رایج سیرکولاتور عبارتند از:
  1. سیرکولاتور سه پورت: رایج‌ترین نوع سیرکولاتور است.
  2. سیرکولاتور چهار پورت: برای کاربردهایی که نیاز به جداسازی سیگنال‌های بیشتری دارند، استفاده می‌شود.
  3. سیرکولاتور با پهنای باند گسترده: برای کاربردهایی که نیاز به پوشش فرکانسی وسیعی دارند، استفاده می‌شود.

انتخاب سیرکولاتور مناسب

  • برای انتخاب سیرکولاتور مناسب، باید پارامترهای زیر را در نظر گرفت:
  • فرکانس کاری: فرکانس کاری سیرکولاتور باید با فرکانس سیگنال ورودی مطابقت داشته باشد.
  • قدرت: سیرکولاتور باید بتواند توان سیگنال ورودی را تحمل کند.
  • ایزولاسیون: میزان ایزولاسیون مورد نیاز برای کاربرد خاص باید مشخص شود.
  • پهنای باند: پهنای باند مورد نیاز برای پوشش فرکانسی مورد نظر باید مشخص شود.
  • ابعاد و وزن: ابعاد و وزن سیرکولاتور باید با محدودیت‌های طراحی مدار مطابقت داشته باشد.

تست و اندازه‌گیری سیرکولاتور RF به چه صورت است؟

تست و اندازه‌گیری سیرکولاتور RF برای اطمینان از عملکرد صحیح آن در سیستم و همچنین تعیین پارامترهای کلیدی مانند ایزولاسیون، بازتاب، و پهنای باند بسیار مهم است. این فرآیند معمولاً در آزمایشگاه‌های مجهز به تجهیزات اندازه‌گیری RF انجام می‌شود.

پارامترهای مهم در تست سیرکولاتور RF

ایزولاسیون (Isolation): میزان جداسازی سیگنال بین پورت‌های مختلف سیرکولاتور را نشان می‌دهد. هرچه ایزولاسیون بالاتر باشد، عملکرد سیرکولاتور بهتر است.
بازتاب (Return Loss): مقدار توانی که از سیرکولاتور به سمت منبع باز می‌گردد را مشخص می‌کند. بازتاب کم نشان‌دهنده تطابق خوب سیرکولاتور با سیستم است.
پهنای باند (Bandwidth): محدوده فرکانسی است که سیرکولاتور در آن به طور موثر کار می‌کند.
تلفات درج (Insertion Loss): مقدار توانی که در هنگام عبور از سیرکولاتور از بین می‌رود.
